  • DFD系列电磁隔膜泵

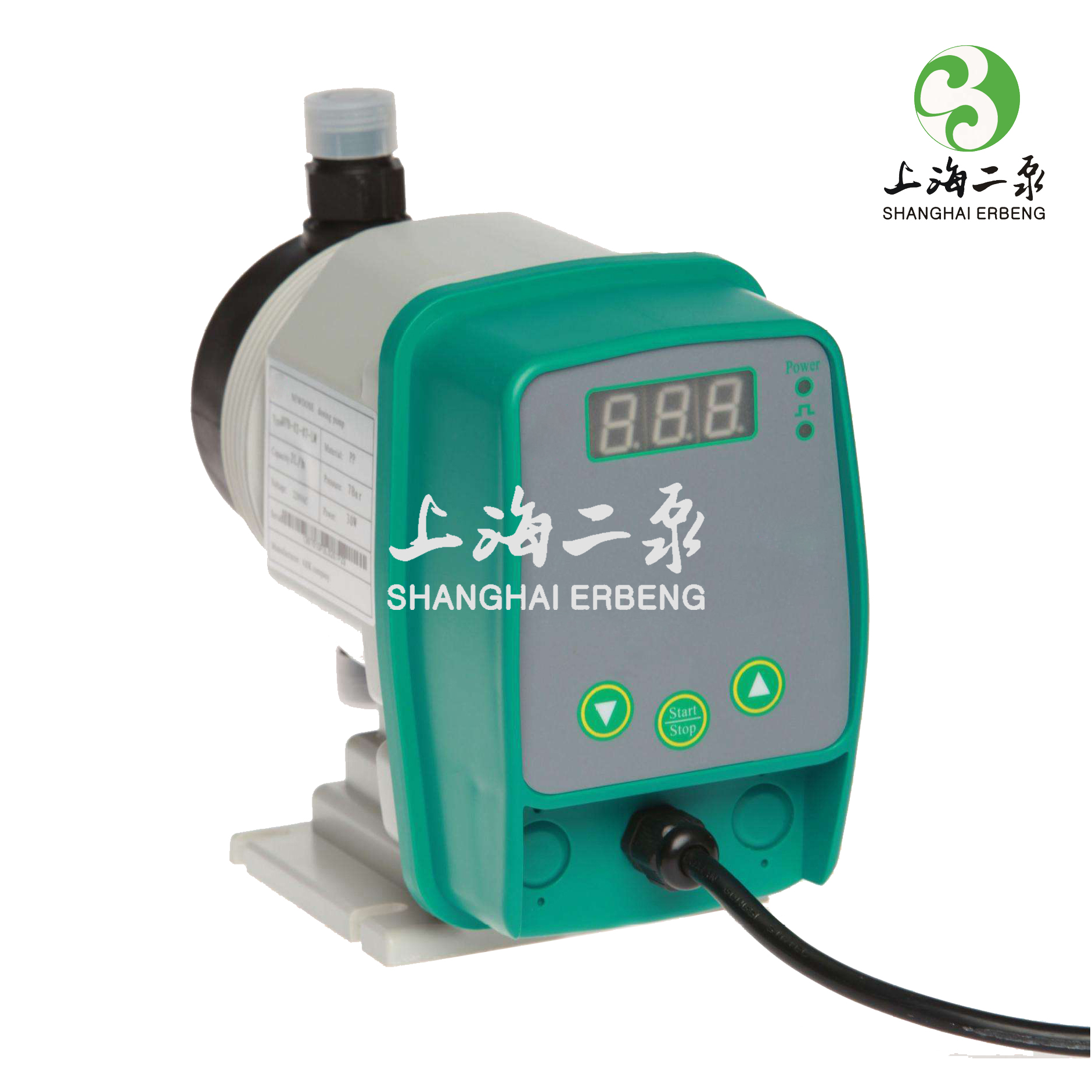

DFD系列电磁隔膜泵

产品参数

产品型号:

流量范围上限:

扬程范围上限:

介质温度:

使用压力范围上限:




  • 产品概述
  • 型号意义

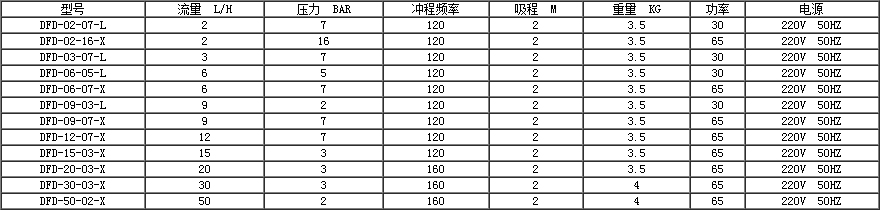

  • 性能参数表
  • 样本下载

上海二泵DFD 系列电磁隔膜泵防腐塑料外壳全PTFE隔膜计量泵按IP55防护等级设计多种材质的泵头可选:PP,PVC,PTFE,SS316双球单向阀频率调节:10-100%手动调节、面板显示。

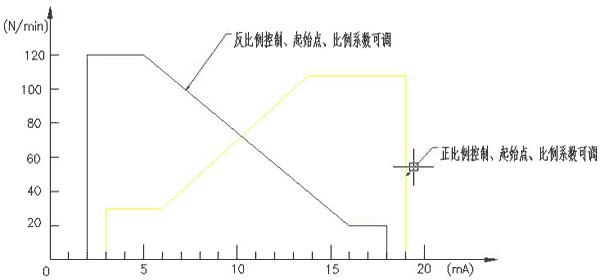

DM 系列电磁隔膜泵防腐塑料外壳全PTFE隔膜按IP55防护等级设计多种材质的泵头可选:PP,PVC,PTFE,SS316双球单向阀频率调节:10-100%冲程调节:10-100%可接受0/4-20MA外部电流信号、面板显示、起始点可以任意设定,可以正反比例,自动调节。


DP系列电磁隔膜泵

防腐塑料外壳

全PTFE隔膜按IP55防护等级设计

多种材质的泵头可选:PP,PVC,PTFE,SS316

双球单向阀频率调节:10-100%

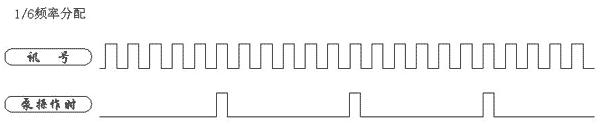

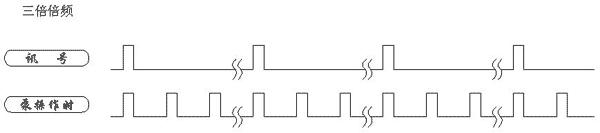

冲程调节:10-100%按键操作、接受脉冲信号、面板显示、内置乘法、除法器,自动调节。



上海二泵电磁隔膜泵计量泵工作原理

电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。

上海二泵电磁隔膜泵计量泵的额定排量在1-15L/H范围内,对应的工作压力上限为10-3BAR。泵的出口流量可根据频率按钮或冲程长度调节螺钉来调节。LED发光二极管指示运行状态。按R/S键起停计量泵。 按上下键调节计量泵的工作频率及设定时时 发光管的闪烁频率与计量泵的工作频率一致。


安全注意事项

1、上海二泵计量泵不得使用非原厂配件维修,否则,由此导致的人员伤害和机器损坏的后果由用户自负。

2、如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。

3、计量泵在出厂时要进行测试,泵头内可能有水残留,如果计量泵的介质不能与水接触,在安装前需要把水除去。

4、维修计量泵时,要给排液管卸压,并用水清洗泵内腔.

5、维修前要断开计量泵电源,电气由合格的电工操作。

6、只有经过培训的合格人员才可以维修计量泵。


安装

1、泵的安装

1) 在药桶或支架上用螺栓和垫片固定计量泵。

2) 安装时计量泵的进出口要保持垂直。

3) 入口管线的垂直距离不要太长,要在计量泵的吸程范围内;入口管线的低阀要和药桶有一定的距离。

4) 连接排液管线和注射阀,被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。

2、软管连接

1) 在软管上套上管接螺母和卡块。

2) 把管嘴插入软管,如有必要可稍微扩大软管断口。

3) 把管接螺母拧到接头上。

3、电源连接

1) 将电源插头插到电源插座上。

2) 电源电压要保证和计量泵标牌上的电压一致。

4、启动

1) 根据需要设定定时时间和冲程频率启动计量泵。

2) 松开计量泵出口的管接螺母。

3) 计量泵排出液体后拧紧管接螺母。


维护

1、定期检查泵头螺栓是否牢固。

2、定期检查出入口管线的连接情况。

3、定期检查药液桶内药液液位。

4、定期对单向阀和过滤器进行清洗。

5、长时间停用要清洗干净放置。



维修指南

1、接头松动:拧紧接头。

2、软管破裂:更换软管。

3、泵头渗漏:紧固泵头螺栓或更换密封圈。

4、计量泵动作但不能加药:清洗或更换进出口单向阀检查清洗过滤器。

5、数码管不亮,计量泵不工作:检查供电电源;检查保险丝,找不到问题所在请拆下计量泵送代理商或寄厂。

6、数码亮,计量泵不工作:拆下计量泵送代理商或寄厂。
